ZW7-40.5户外高压真空断路器

ZW7-40.5

ZW7-40.5系列户外高压真空断路器系三相交流50Hz, 额定电压为40.5 kV的户外高压电器设备，附装弹簧操动机构或电磁操动机构，可以远程电动分、合闸，也可手动储能，手动分、合闸。

数量

发联系信

添加到购物车

ZW7-40.5户外高压真空断路器

ZW7-40.5系列户外高压真空断路器系三相交流50Hz, 额定电压为40.5 kV的户外高压电器设备，附装弹簧操动机构或电磁操动机构，可以远程电动分、合闸，也可手动储能，手动分、合闸。设计性能符合GB1984-89《交流高压断路器》国家标准的要求，并满足IEC62271-100《高压交流断路器》国际标准的要求。

ZW7-40.5户外高压真空断路器，主要用于户外40.5kV输变电系统的控制与保护，也适用于城、乡配电网络及工矿企业的正常操作与短路保护之用。

该产品总体结构为瓷瓶支柱式; 上瓷瓶内装真空灭弧式, 下瓷瓶为支柱瓷瓶。适用于频繁操作的场所，并具有密封性好、抗老化、耐高压、不燃烧、无爆炸，使用寿命长，安装维护方便等特点。

技术参数

名称	单位	数据
额定电流	A	1250/1600/2000
额定短路开断电流	kA	20/25/31.5
额定短路开断电流开断次数	次	20
额定操作顺序		O-0.3s-CO-180s-CO
额定短路关合电流 (峰值)	kA	50/63/80
额定耐受电流(峰值)	kA	50/63/80
额定短时耐受电流	kA	20/25/31.5
额定短路持续时间	s	4
平均分闸速度	m/s	1.6±0.2
平均合闸速度	m/s	0.6±0.2
触头合闸弹跳时间	m/s	≤5
三相合（分）闸同期性	ms	≤2
合闸时间	ms	20~80
分闸时间	ms	25~60
机械寿命	次	10000
额定操作电压及辅助回路额定电压	V	DC220/110 AC220/110
每相回路直流电阻（不含互感器）	μΩ	≤100
动静触头允许磨损厚度	mm	3
重量	kg	800

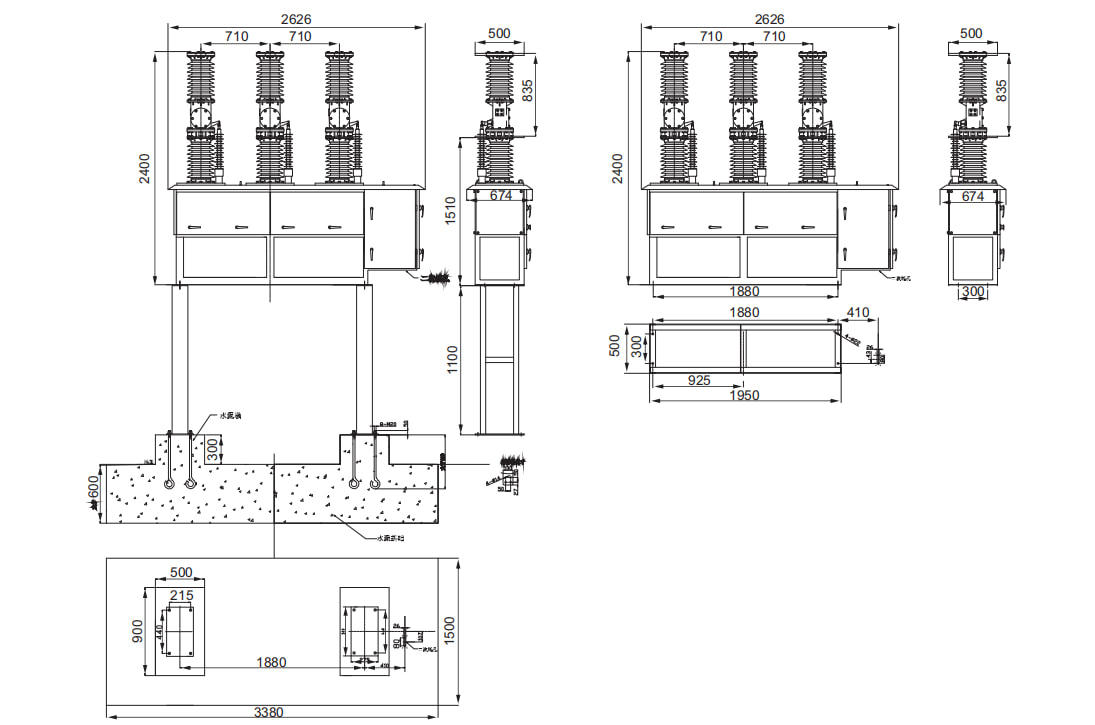

外形及安装尺寸图
