ZW32-24户外真空断路器
ZW32-24
ZW32-24户外高压真空断路器为额定电压 24kV,三相交流50Hz/60Hz的户外高压开关设备，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。
数量
ZW32-24户外真空断路器
ZW32-24户外高压真空断路器为额定电压 24kV,三相交流50Hz/60Hz的户外高压开关设备，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。
特别适用于频繁操作的场所。该断路器符合IEC62271-100 & GB1984 高压交流断路器, GB/11022 高压开关设备和控制设备标准的共用技术要求。
技术参数
| 项目 | 单位 | 数值 |
| 额定电压 | kV | 24 |
| 额定频率 | Hz | 50 |
| 额定电流 | A | 630 |
| 额定短路开断电流 | kA | 16/20 |
额定短路关合电流 (峰值) | kA | 40/50 |
| 额定短时耐受电流 (4s) | kA | 16/20 |
额定峰值耐受电流 | kA | 40/50 |
| 机械寿命 | 次 | Spring Operation 10000/Permanent Magnetic 30000 |
额定操作顺序 | O-0.3s-CO-180s-CO | |
额定短路开断电流开断次数 | 次 | 30 |
| 工频耐压 (1min) | kV | 65/79 |
| 雷电冲击耐受电压 (峰值) | kV | 95 |
| 合闸时间 | ms | 25~60 |
| 全开断时间 | ms | ≤100 |
| 燃弧时间 | ms | ≤20 |
| 储能电机额定输入功率 | W | 40 |
额定操作电压及辅助回路额定电压 | V | DC220/110/24 AC220/110 |
| 储能时间 | s | ≤8 |
二次回路工频耐压 (1min） | V | 2000 |
| 项目 | 合闸线圈 | 分闸线圈 | 过电流脱扣线圈 |
| 额定电压 (V) | 220 | 220 | |
| 额定工作电流(A) | AC:5 DC:3.2 | AC:5 DC:0.8 | 5 |
| 正常工作时电压、电流范围 | Action on 65%-110% of rated voltage | Action on 65%-110% of rated voltage avoid tripping under less than 30% of rated voltage | Action on 65%-110% of rated voltage avoid tripping under less than 90% of rated voltage |

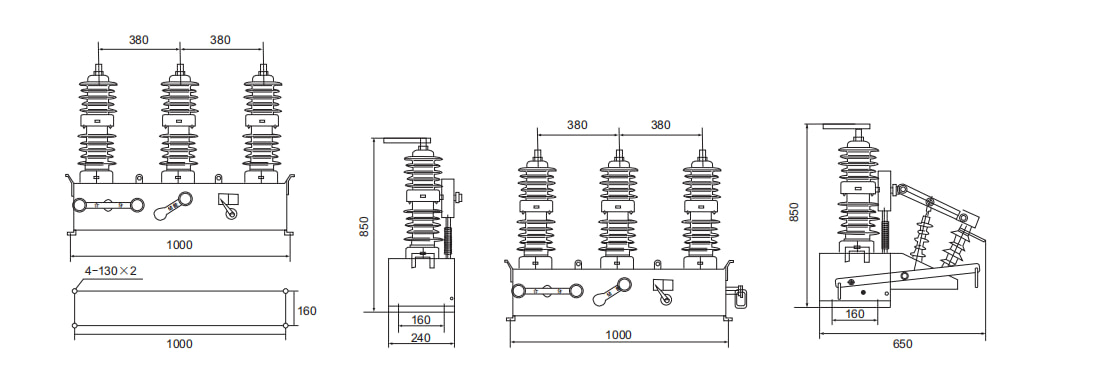

外形及安装尺寸图
