CTW弹簧操动机构
CTW
CTW弹簧操动机构可供操作XG系列SF6全绝缘紧凑型开关设备及合闸功、输出转角与之相当的其它户内真空断路器, 其性能符合GB1984《交流高压断路器》和本产品《技术条件》的要求。
数量
CTW弹簧操动机构
CTW弹簧操动机构可供操作XG系列SF6全绝缘紧凑型开关设备及合闸功、输出转角与之相当的其它户内真空断路器, 其性能符合GB1984《交流高压断路器》和本产品《技术条件》的要求。
CTW-S手动操作机构，具有手动储能、手动合分功能。
CTW-D 电动操作机构具有电动机和手动储能、电磁和手动合分功能。
使用条件
- 海拔高度: ≤2000米
- 环境温度: -25°C~+40°C
- 相对湿度: 月平均≤90% (25℃)；日平均≤95%
- 水蒸汽压力: 月平均≤1.8kPa; 日平均≤2.2kPa
- 最大风速: ≤35m/s
- 工作场所: 无易燃、爆炸危险、化学腐蚀及剧烈振动的场所
技术参数
1.储能电机采用单相永磁直流电机，其技术参数如下表:
规格 | ZYJ220-53-216 | ZYJ220-53-216 | ZYJ220-53-216 | ZYJ220-53-216 |
额定工作电压 (V) | DC220 | DC110 | DC48 | DC24 |
额定电功率 (W) | 40 | 40 | 40 | 40 |
正常工作电压范围 | 85%-110% | 85%-110% | 85%-110% | 85%-110% |
额定工作电流 (A) | 0.5 | 1.0 | 2.3 | 4.6 |
储能时间 (S) | ≤8 | ≤8 | ≤8 | ≤8 |
2.合分闸电磁铁采用螺管式电磁铁，其技术参数见下表:
额定工作电压 (V) | AC220 | AC110 | DC200 | DC110 | DC48 | DC24 |
额定工作电流(A) | 1.36 | 3.60 | 2 | 4 | 6.7 | 13 |
额定电功率(W) | 299 | 396 | 440 | 440 | 320 | 320 |
20°C时线圈电阻值(Ω） | 54 | 10.3 | 106 | 27.5 | 7.2 | 2 |
| 正常工作电压范围 | 分闸：65%~120%额定工作电压; 小于30% 额定工作电压时不得分闸 | |||||
| 合闸：80%~110% 额定工作电压;小于30% 额定工作电压时不得合闸 | ||||||
3.手动储能操作采用与机构所配的储能手柄操作，其操作力小于100N.m
4.机构输出轴工作转动角为43度
5.机构净重: CTW-D: 25kg CTW-S: 20kg
6.与机构所配辅助开关触点能通过持续电流: 10A (AC220V) and 3A (DC220V)
7.行程开关选用CSK11-A-33磁吹开关. 触点能通过的持续电流: 8A (AC380V); 3A (DC220V)

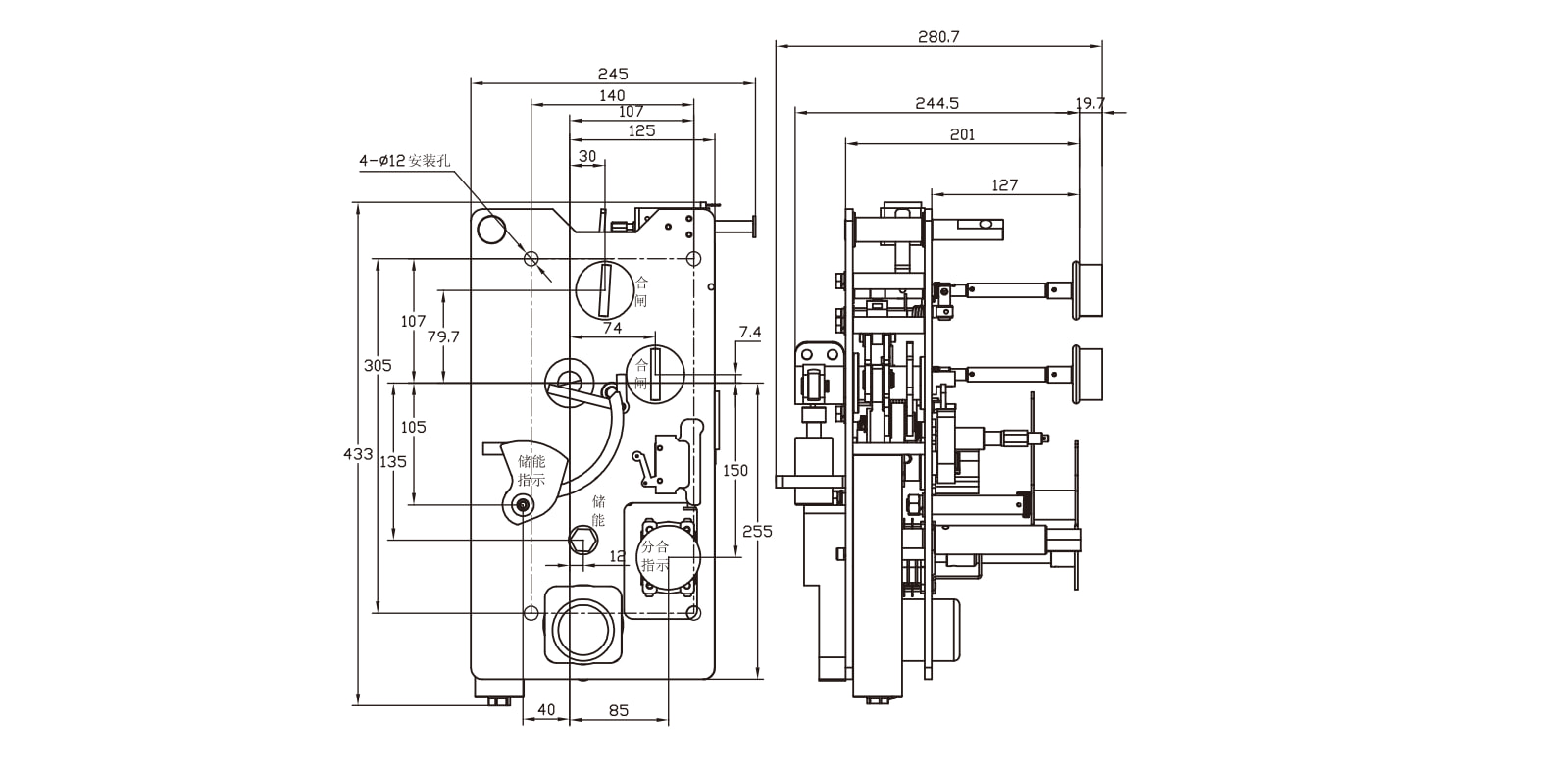

外形及安装尺寸图
