CT19BN(W)弹簧操动机构
CT19BN(W)
CT19BN(W)弹簧操动机构是在元CT19弹簧操动机构的基础上，针对35kV真空断路器进行加强、改进和完善的，稳定性及可靠性都有较大的提高。
数量
CT19BN(W)弹簧操动机构
CT19BN(W)弹簧操动机构是在元CT19弹簧操动机构的基础上，针对35kV真空断路器进行加强、改进和完善的，稳定性及可靠性都有较大的提高。
CT19BW弹簧操动机构可供操动各种户外柱上式35kV (ZW7)及与之合闸功相当的其它真空断路器。
CT19BN弹簧操动机构可操动户内35kV (ZN23)真空断路器及与之合闸功相当的其它真空断路器。
其性能符合GB1984《交流高压断路器》和本产品《技术条件》的要求，各项指标均达到和超过“IEC”标准。
机构合闸弹簧的储能方式有电动机储能和手动储能两种；分闸操作有分闸电磁铁、过流脱扣电磁铁及手动按钮操作三种；合闸操作有合闸电磁铁及手动按钮操作两种。
技术参数
1.机构的规格及匹配之主要部件如下表:
| 规格 | 重量 (KG) | 高*宽*深(mm) | 电动机输入功率(W) | 合闸弹簧 (mm) | 匹配真空断路器开断电流(kA) |
| CT19BN | 40 | 440*360*160 | 250 | Φ10 | 31.5 |
| CT19BW | 45 | 550*360*160 | 250 | Φ10+Φ6 | 31.5 |
2.合分闸电磁铁采用螺管式电磁铁，其技术参数见下表:
额定工作电压 (V) | AC110 | AC220 | DC110 Close | DC110 Open | DC220 Close | DC220 Open |
额定工作电流 (A) | 4.3 | 3.8 | 2.3 | 4 | 1.16 | 2 |
额定电功率 (W) | <437 | <836 | <253 | <440 | <255 | <440 |
20°C时线圈电阻值 (Ω） | 8.5±0.5 | 19.2±1.2 | 47±2.8 | 27.5±1.7 | 190±5 | 106±3 |
正常工作电压范围 | 分闸：65%~120%额定工作电压; 小于30% 额定工作电压时不得分闸 | |||||
| 合闸：85%~110% 额定工作电压;小于30% 额定工作电压时不得合闸 | ||||||
3.机构输出轴工作转动角为50-55度.
4.脱扣器的组合及代号: 104、114、1114、1134、400

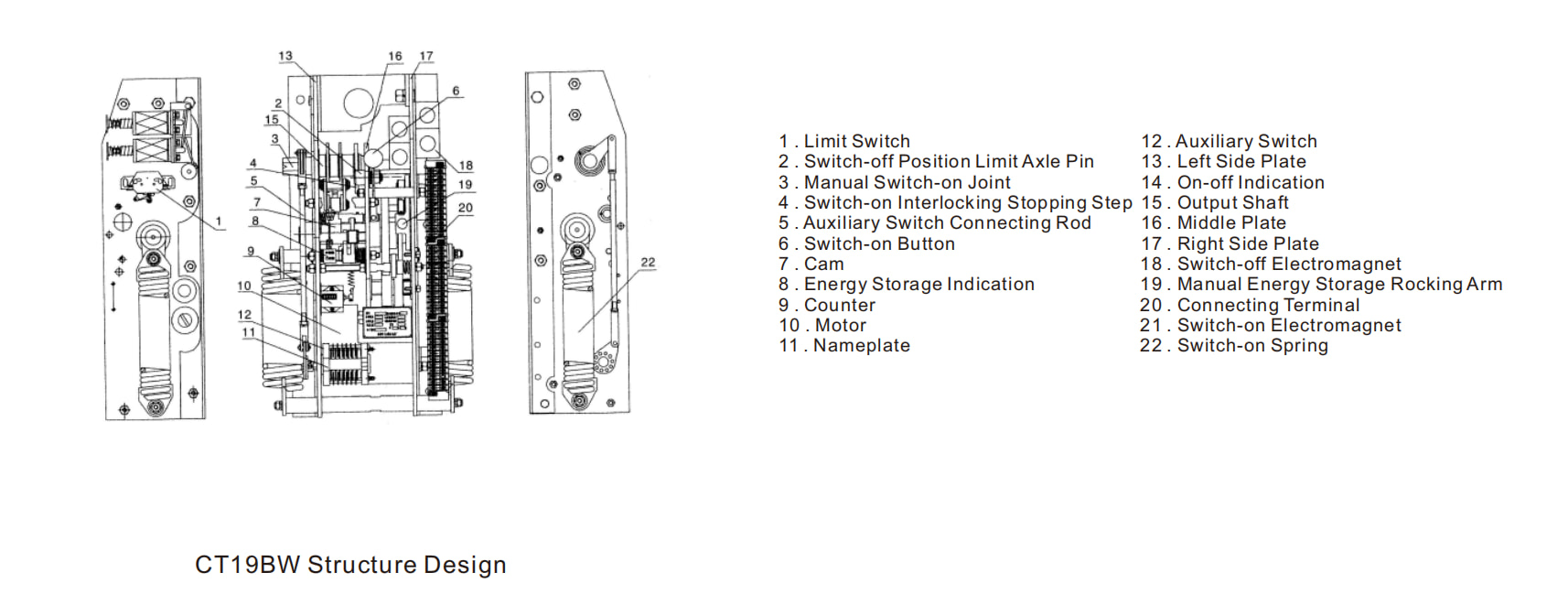

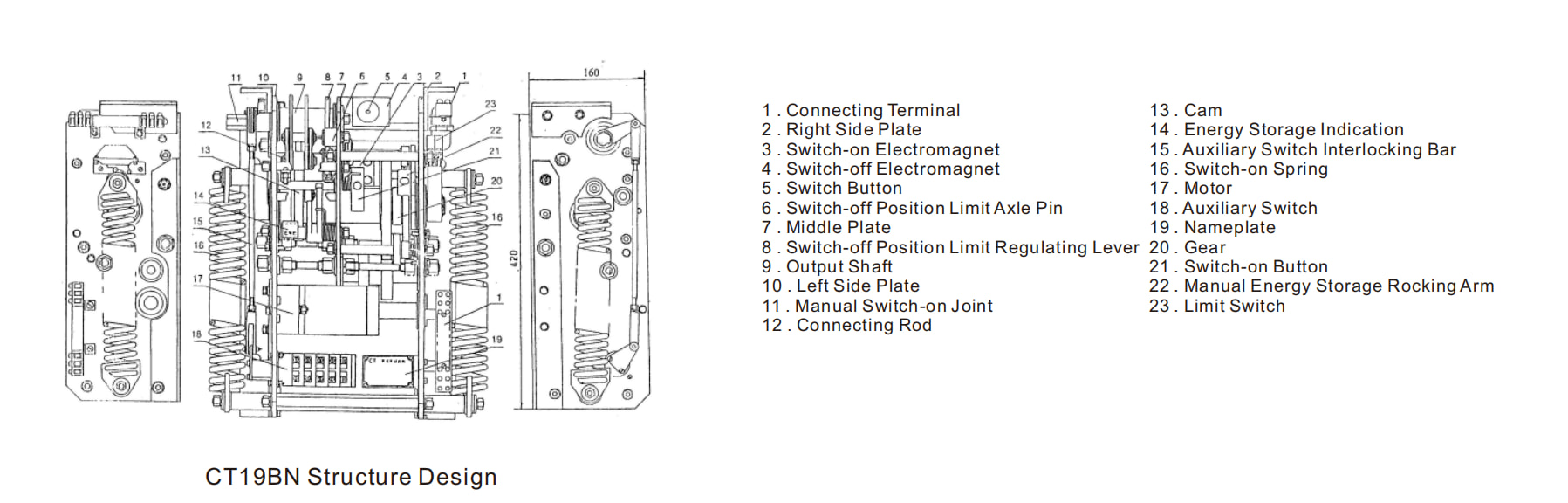

外形及安装尺寸图
