ZN85-40.5户内高压真空断路器
ZN85-40.5
ZN85-40.5(3AV3)户内高压真空断路器适用于三相交流50Hz/60Hz,额定电压40.5kV电力系统中，可供工矿企业、发电厂及变电站作为分合负荷电流、过载电流、故障电流之用。
数量
ZN85-40.5户内高压真空断路器
ZN85-40.5(3AV3)户内高压真空断路器适用于三相交流50Hz/60Hz,额定电压40.5kV电力系统中，可供工矿企业、发电厂及变电站作为分合负荷电流、过载电流、故障电流之用。该断路器适用于频繁操作及多种场合和运行条件比较苛刻的场所。
技术参数
| 名称 | 单位 | 数值 |
| 额定电压 | kV | 40.5 |
工频耐压 (1min) | kV | 95 |
雷电冲击耐压 (峰值) | kV | 185 |
额定电流 | A | 630/1250/1600/2000 |
额定短路开断电流 | kA | 20/25/31.5 |
| 额定短路关合电流 (峰值) | kA | 50/63/80 |
额定短时耐受电流 (4s) | kA | 20/25/31.5 |
额定峰值耐受电流 | kA | 50/63/80 |
额定操作顺序 | O-0.3s-CO-180s-CO | |
| 额定短路开断电流开断次数 | 次 | 20 |
机械寿命 | 次 | 10000 |
| 额定频率 | Hz | 50/60 |
背靠背电容器组开断电流 | A | 400 |
操作机构储能电机技术参数
序号 | 额定电压 | 额定输出功率 | 正常工作电压 | |
HDZ-22301B | DC110V AC110V | DC220V AC220V | 230W | 85%-110% 额定电压 |

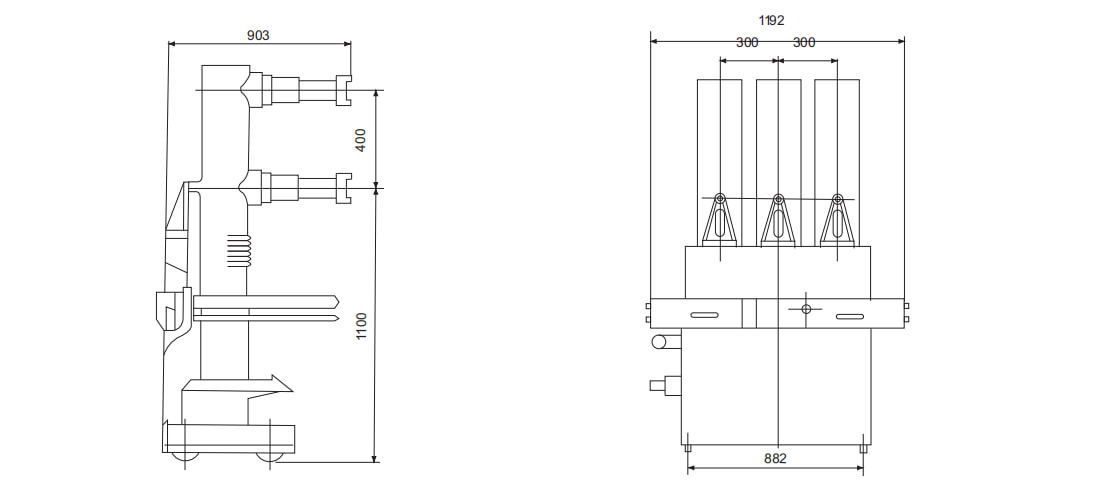

外形及安装尺寸图
