CTH-VD弹簧操动机构
CTH-VD
CTH-VD弹簧操动机构所配高压环网柜是额定电压12kV的交流金属封闭式开关设备,该断路器机构具有手动储能、手动合分、电动储能、电动合分功能，同时机构配备了分闸弹簧。
数量
CTH-VD弹簧操动机构
CTH-VD弹簧操动机构所配高压环网柜是额定电压12kV的交流金属封闭式开关设备,该断路器机构具有手动储能、手动合分、电动储能、电动合分功能，同时机构配备了分闸弹簧。该产品具有重合闸功能，与隔离机构有可靠的机械联锁；该产品具有可靠性高、寿命长、安装方便和适应性强的特点，可完全替代原充气柜断路器机构。其性能符合下列标准的要求：
GB/T11022-2011高压开关设备和控制设备标准的共用技术要求
GB1984-2014 交流高压断路器
使用条件
- 海拔高度: ≤2000米
- 环境温度: -25°C~+40°C
- 相对湿度: 月平均≤90% (25℃)；日平均≤95%
- 水蒸汽压力: 月平均≤1.8kPa; 日平均≤2.2kPa
- 工作场所: 无易燃、爆炸危险、化学腐蚀及剧烈振动的场所
技术参数
1.储能电机采用单相永磁直流电机，其技术参数如下表:
型号 | 53ZY-CJD01B | 53ZY-CJD02B | 53ZY-CJD03B | 53ZY-CJD04B |
额定工作电压 (V) | DC220 | DC110 | DC48 | DC24 |
额定电功率 (W) | 40 | 40 | 40 | 40 |
正常工作电压范围 | 85%-110% | 85%-110% | 85%-110% | 85%-110% |
额定工作电流 (A) | 0.5 | 1.0 | 1.8 | 3.6 |
储能时间 (S) | ≤8 | ≤8 | ≤8 | ≤8 |
2.合分闸电磁铁采用螺管式电磁铁，其技术参数见下表:
额定工作电压 (V) | DC220 | DC110 | DC48 | DC24 |
额定工作电流 (A) | 1.69 | 3.4 | 6.8 | 13.3 |
额定电功率 (W) | 372 | 367 | 165 | 320 |
20°C时线圈电阻值 (Ω） | 130 | 33 | 3.5 | 1.8 |
正常工作电压范围 | 分闸：65%~120%额定工作电压; 小于30% 额定工作电压时不得分闸 | |||
| 合闸：85%~110% 额定工作电压;小于30% 额定工作电压时不得合闸 | ||||
3.机构主要技术参数见下表:
| 序号 | 项目 | 单位 | 参数 |
| 1 | 机构输出角度 | 度 | 40 |
| 2 | 手动储能操作力 | N | <400 |
| 3 | 辅助开关额定工作电流 | A | 10 |
| 4 | 接线端子额定工作电流 | A | 10 |
| 5 | 行程开关额定工作电流 (直流时) | A | 2 |
| 6 | 机械寿命 | 次 | 10000 |

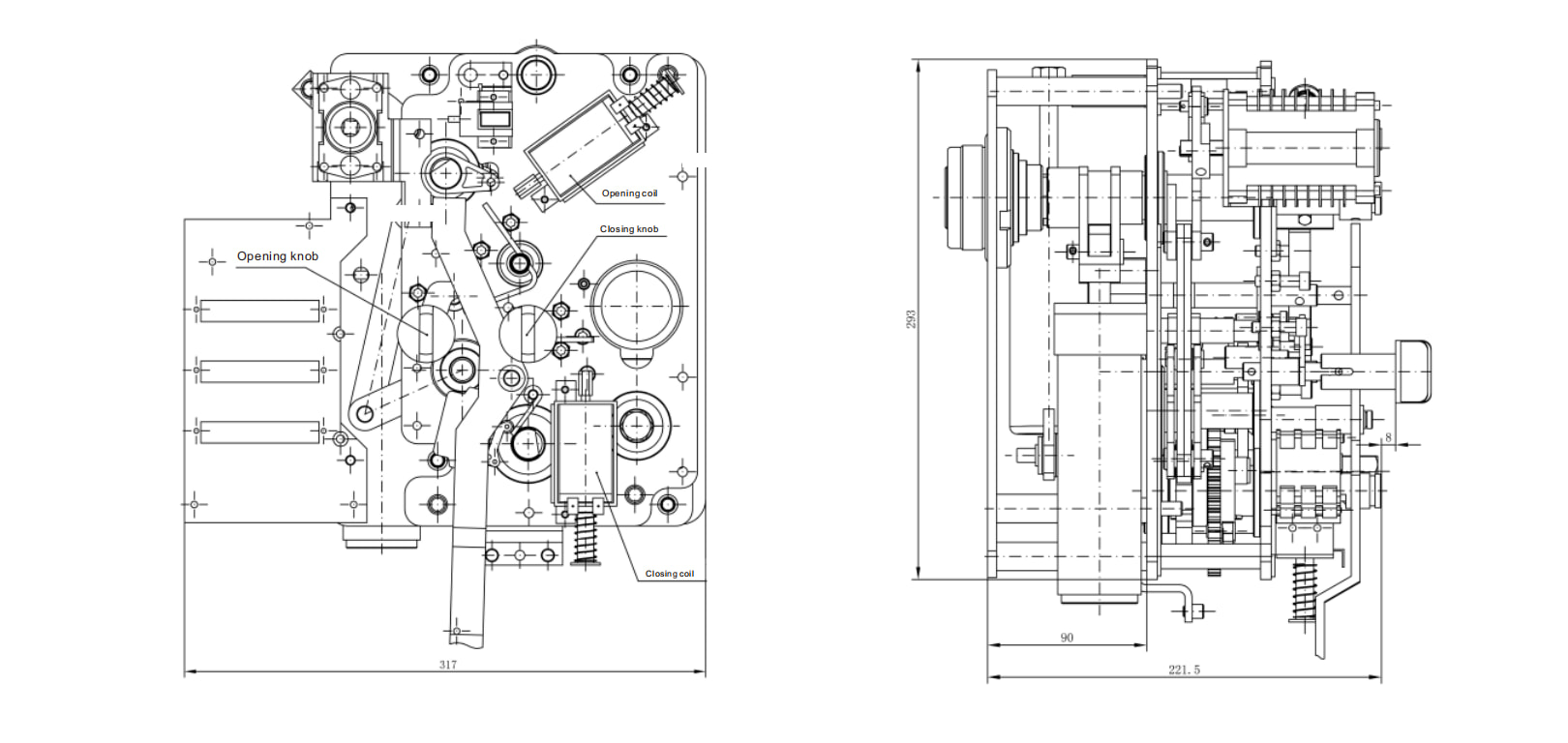

外形及安装尺寸图
